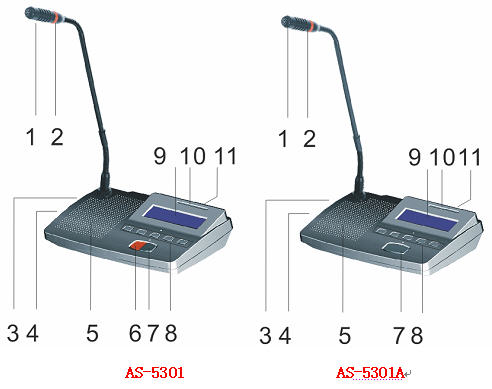

1.麦克风,超指向驻极体MIC
2.灯环。单元处于发言状态时常亮
3.单元耳机插孔(Φ3.5mm)
4. 主席单元为领夹麦克风插口;代表单元为录音输出插口。Ф3.5mm 单元音量电位器(VOL) 。可以调节单元喇叭的音量大小。
5.单元内置喇叭
6. 主席单元优先按键(PRIO)。(代表单元无此按键)当代表单元处于发言状态下,主席单元按下此键可以将代表单元关闭。
7. (开/关)麦克风发言/关闭按键
8.表决按键
9. LCD液晶显视屏
10.智能IC卡座
11. (LINE)单元分机线插座
2. 2发言设备使用说明
01代表单元:要发言时,按一下(开/关)键,此时灯环发亮起,表示进入发言状态;发言完毕,再按一下(开/关)键,此时灯环发灭,表示进入待机状态。
02主席单元:发言与关机同代表;按下(优先)键可以中止所有发言状态的代表单元(其它主席单元除外)
03所有发言设备都可通过音量调节电位器(或数码调节按钮)来调节本机的音量;结合主机或软件可实现更多功能,详见“会议管理软件”;表决功能按键说明详见“数字表决系统”。
代表单元AS-5301A
△ 频率响应:100Hz-13KHz
△ 灵敏度:-44dB±2dB
△ 参考讲话距离:20~120cm
△ 台面可移动式、可拨插咪管
△ 采用全新数控化设计。
△ 超太LCD显示屏。
△ 可以发言与聆听。
△ 单元由系统主机供电。输入电压为DC24V,属于安全范围。
△ 单元具有13芯(AS-5301A)插座用于系统“T”型连接。
△ 内置高保真扬声器及外接耳机插孔。
△ 可绕式电容麦克风,并配可更换式防风罩。
△ 话筒杆具有加长型可供选择。
△ 麦克风具有发言单键与指示灯,可控制发言状态。
△ 麦克风具有双色灯环(红色和绿色)正常发言时红色灯环亮,申请时红色灯环闪烁,等
待时绿色灯环亮。
△ 具有摄像机自动跟踪功能。
△ 具有表决功能:(脱离电脑可以由主席机控制表决功能)。
△ 中/英文LCD显示提示信息。
△ AS-5710A具有有线同声传译收听功能,7+1个语言通道。
△ 具有音量调节。
主席单元特性
主席单元具有代表单元的所有特外还具有以下特性:
○ 系统中主席单元不受限制,并可置于回路中任意位置。
○ 具有一组耳机输出插孔和一组无线HIC输入(可选项)
○ 具有强制切断列席单元麦克风发言的优先功能和主席优先的提示音,且不受其它主
席单元的强制切断。
○ 具有主席专有模式:只能启动主席单元。
○ 主席优先的提示音。可由一只主席控制实现表决功能。
主电源 |
由会议机供电DC24V |
频率响应 |
40Hz-16KHz |
信噪比 |
≥90dB |
动态范围 |
≥94dB |
谐波失真 |
≤0.1% |
灵敏度 |
-44dB±2dB |
参考讲话距离 |
20-120cm |
最大功耗子 |
3W |
耳机负载 |
8Ω |
耳机音量 |
18mW |
耳机输出接口 |
φ3.5mm单线道插口 |
连接方式 |
13 PIN 常规T型会议系统专用电缆 |
安装 |
移动式桌面安装 |
净量 |
0.9kg |
