会议系统主控机 AS-5500M
来源:武汉广播系统,武汉会议系统,广播器材厂家,校园广播,小区数字广播-  |  发布时间:2009/8/19 12:11:56  |  浏览次数:
会议系统主控机  AS-5500M

1.主机脱离电脑具有以下功能:
(1)面板具有液晶显示工作模式。
(2)支持多种会议模式:自由讨论模式,轮替模式,限制发言模式。
(3)自由发言模式(Free):列席单元可以开放式自由按键发言并于发言完毕后自行按键关闭。
(4)轮替模式(FIFO):可设定1—9支列席单元相互轮替压倒发言。
(5)限制模式(Limit): 可任意设定1—9支列席单元限制发言。
(6)主席模式可选:可以选择主席专有和主席普通模式。主席专有(C.only):即是当主席麦克风按下优先键以后,所有的代表麦克风被关闭再也不能开启,除非主席麦克风关闭后代表麦克风才能开启。主席普通模式:主席麦克风按下优先键以后,所有的代表麦克风被关闭但还能自由开启。
(7)自动关机(A. off):即是可以选择麦克风发言完毕后是否在45秒内自动关闭。(在电脑上选)
(8)主席音乐提示音可选:可以选择有或无。
2.主机连接电脑具有以下功能:
(1)电脑管理会议模式。(自由讨论模式,轮替模式,限制发言模式,指定发言模式)
(2)视像跟踪

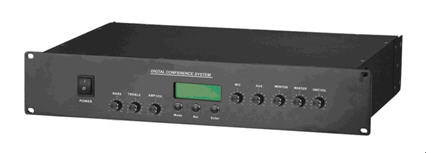

主机示意图:


1.(Power) 电源开关
2.(BASS)主机功放低音调节电位器——用于调节主机功放的低音音调
3.(TREBLE)主机功放高音调节电位器——用于调节主机功放的高音音调。
4.(AMP.VOL.)主机功放音量调节电位器——用于调节主机功放的音量。
5.(MODE)系统模式设置按键         6 .(NEMBER) 数量设置键
7.(Enter)模式保存键              8.LCD液晶窗口
9.(MIC.)有线麦克风音量电位器——当有线麦克风插到接口18时,可以调节
其输入电平的大小
10.(AUX.)AUX输入音量调节电位器——当AUX输入插口有信号输入时,可以调节其信号的大小
11.(Monitor)监听音量调节电位器——用于调节机内监听喇叭的音量大小
12.(Master)录音信号输出调节电位器——用于调节REC.OUT接口的输出电平
13.(UNIT.VOL.)系统音量调节电位器——用于调节系统单元喇叭音量大小
14.(AUX IN)AUX输入座(接电话藕合器、DVD等)
15.(LINE)系统线路输出
16.(REC)系统录音输出
17.(OUTPUT)单元信号输出
18.(MIC IN)有线麦克风输入端
19.(OUT)效果器输出端
20.(IN)效果器输入端
21.(SPEAKER 4-16Ω)主机功放输出端,可以连接一对50W的音箱
22.(DELEGATES)代表机接线座
23.(DATA)数据接口(接视像跟踪中央处理器)
24.(RS-232) 数据接口(表决时与电脑连接)
25.电源插座(AC:220V/50HZ)
