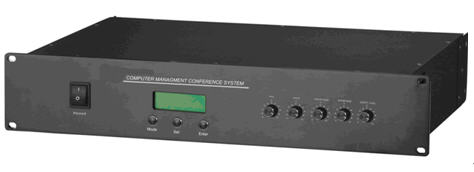

1 电源开关(POWER)
2 模式按键(MODE),可以选择:自由模式,轮替模式(1到9支),限制模式(1到9支),面板控制模式,电脑控制模式。
3 发言人数按键(NUMBER),(1到9支)
4 保存键(SAVE)
5 LCD显示屏
6 有线麦克风音量电位器(MIC)
7 AUX音量电位器(AUX)
8 监听音量电位器(MONTOR)
9 系统总输出音量电位器(MASTER)
10 单元音量电位器(UNIT.VOL)
11 无线/有线语言分配系统音频输出(OUTPUT CH1-CH6)
12 视像切换输入接口(VIDEO INPUT 1-4)
13 视频输出接口(VIDEO OUTPUT)
14 电脑接口(RS-232)
15 高速云球接口(DOME)
16 代表机接线座(DELEGATES)
17 效果器输出端(OUT、IN)
18 有线麦克风输入端(MIC IN)
19 单元信号输出(OUTPUT)
20 系统线路、录音输出(LINE、REC)
21 AUX输入座(AUX IN)(接电话藕合器、DVD等)
22 数据接器(DATA)(接视像跟踪中央处理器/内置视像时接摄像球)
23 电源插座(AC:220V/50HZ)
主电源 | AC220V/50Hz |
频率响应 | 40Hz-16KHz |
信噪比 | ≥90dB |
动态范围 | ≥94dB |
谐波失真(1K) | ≤0.1% |
音频输出 |
REC输出0.775V |
零敏度 | -42±2dB |
输出负载 | 1KΩ |
控制接口 | 四组13P-DIN插座用于系统多路连接 |
最大功耗 | 550W |
连接方式 | 13 PIN 常规T型会议系统专用电缆 |
通道输出连接方式 | RCA非平衡×6 |
电脑接口 | DB9母插头 |
高速云球接口 | RJ45转两芯线 |
液晶规格 | CM122-32,点阵式 |
散热方式 | 风扇过热自动启动 |
接头可靠性 | 良好 |
外型尺寸 | 425*330*85 mm |
净量 | 9.5kg |
安装 | 19英寸标准机柜 |
